Ta tehnični primer se osredotoča na dva modela čeljustnih artroskopov, STRYKER 0502-119-010 in GIMMI E.8186.20. Podrobno razčlenimo celoten delovni potek razstavljanja optičnih leč, globinskega čiščenja, sestavljanja in optične kalibracije. Ta dva obsega imata skoraj enako notranjo optično arhitekturo, zato so njuna logika odpravljanja težav in operativni postopki zelo zamenljivi. Ta priročnik služi kot univerzalna referenca za servisiranje podobnih artroskopskih optičnih sistemov.
Razstavljanje optične poti
Začnite razčleniti optično pot z izvlekom distančnih cevi, diafragm in blokov stiskanja adapterja. S kljukasto sondo sezite v notranjost distančne cevi, jo nežno pomaknite in nato dvignite ven z natančnimi kleščami. Rahlo udarite po ohišju daljnogleda, da odstranite notranje stiskalne bloke. Med tem korakom je potreben skrben nadzor uporabljene sile, da preprečite premikanje notranjih optičnih komponent ali poškodbe zaradi tresljajev. Za zagotovitev, da vrstni red poravnave optičnih komponent med razstavljanjem ostane nemoten, se uporablja reducirno ohišje.

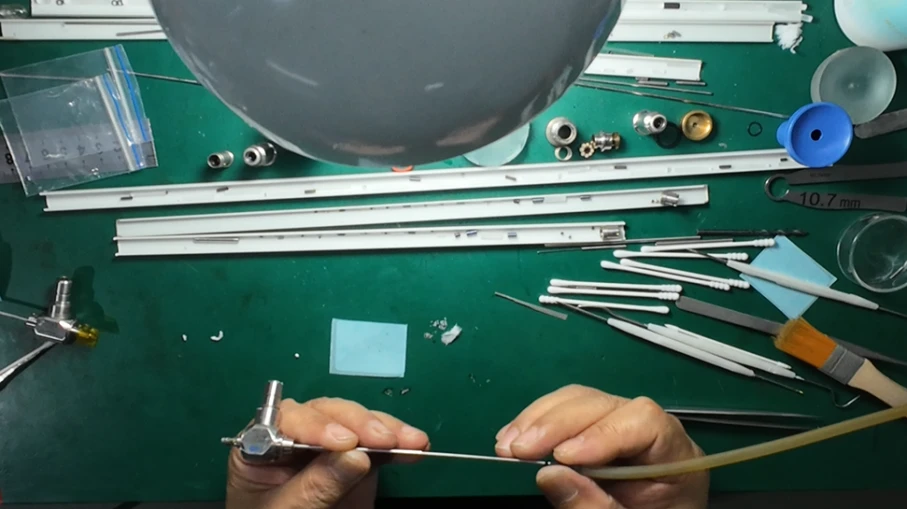

(Namestite reducirno ohišje)

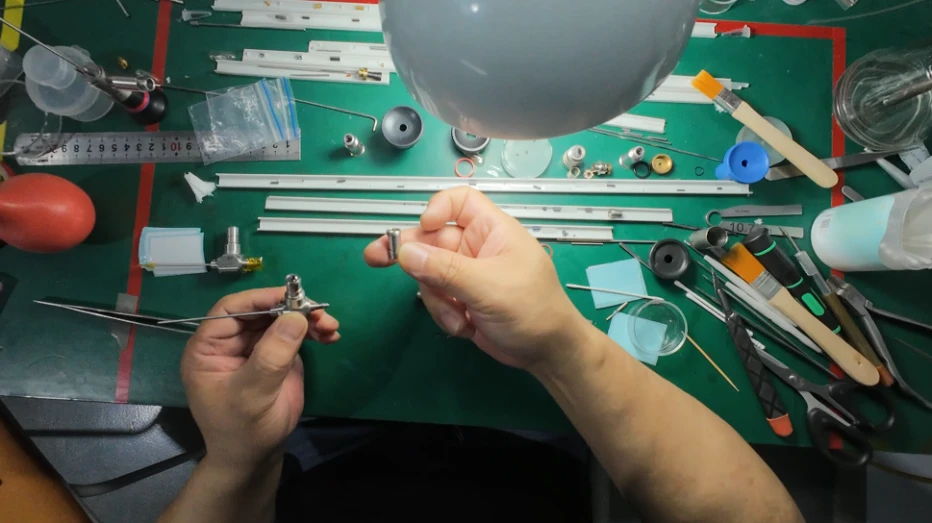

(Zmanjšanje ohišja)

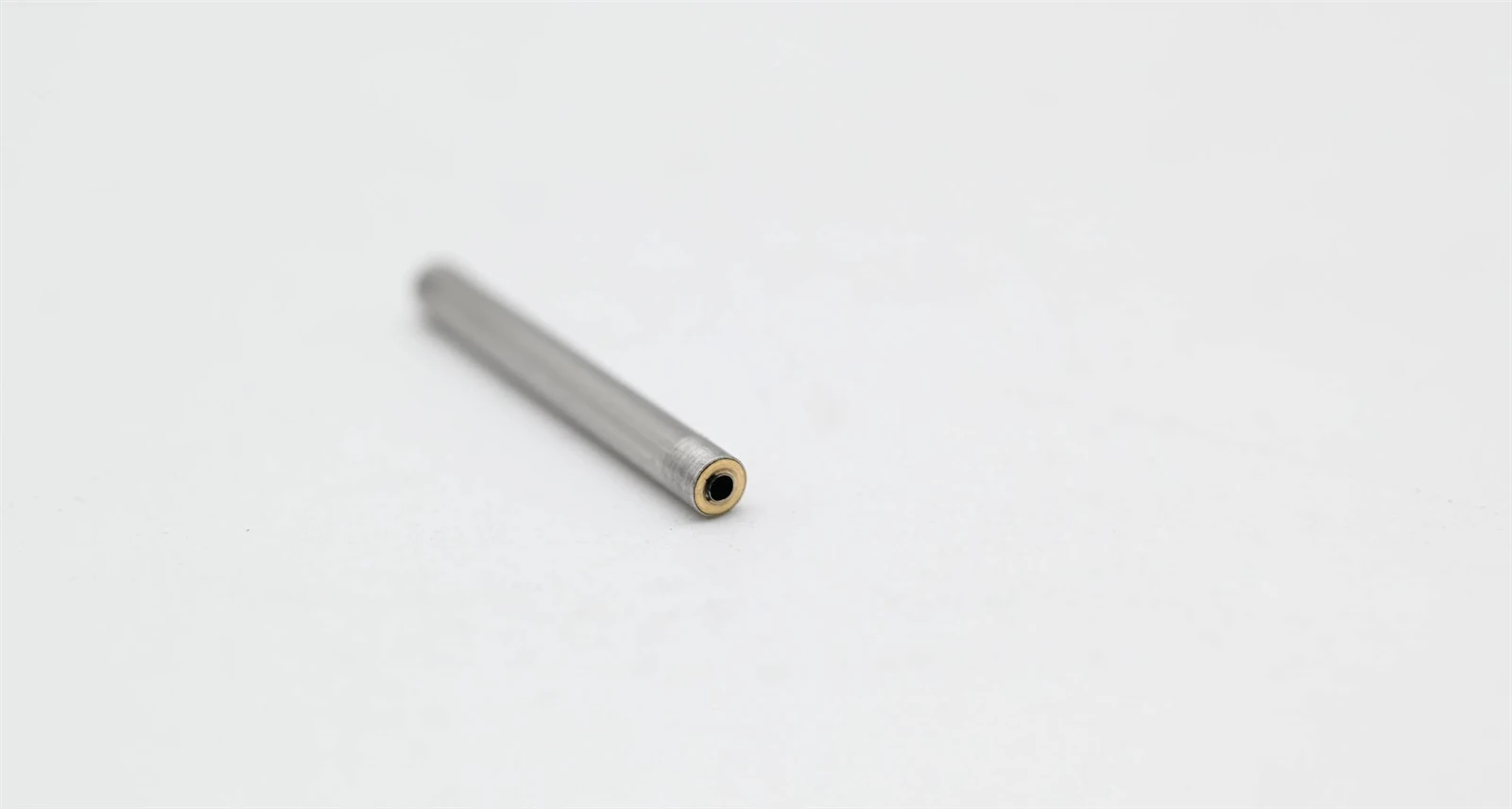

Posebna struktura reducirnega ohišja je sestavljena iz cevi iz nerjavečega jekla z zunanjim premerom 2,7 mm, ki služi kot glavno telo, z bakrenimi tulci (debeline 2 mm), nameščenimi na obeh koncih; notri je nameščena cev iz nerjavečega jekla z notranjim premerom 1,1 mm in zunanjim premerom 1,25 mm. To orodje zahteva visoko koncentričnost in funkcije, ki zagotavljajo, da leče palic ohranijo svoje prvotno zaporedje brez sprememb med razstavljanjem in sestavljanjem.
Priključite reducirno ohišje in podaljšani zunanji adapter na artroskop. Med vizualnim pregledom nežno tapkajte po telesu daljnogleda, dokler leče palice niso izpostavljene iz odprtine cevi daljnogleda. Metoda za potrditev popolne odstranitve vseh optičnih elementov je naslednja: vstavite tanko cev iz nerjavečega jekla v artroskop, označite položaj, kjer cev ne more napredovati naprej, nato primerjajte to označeno globino s skupno dolžino zunanje cevi daljnogleda, da preverite, ali so bile vse notranje komponente v celoti izvlečene.
Čiščenje
Ko odstranite vse optične elemente, nadaljujte s čiščenjem notranjosti telesa daljnogleda. Najprej s kleščami postrgajte ostanke lepila na distalni konici, nato zloščite ostanke lepila z brusnim papirjem z granulacijo 1200, da obnovite čisto kovinsko površino.
Če želite očistiti notranjo steno droga daljnogleda, robčke-prepojene z alkoholom-, ki ne puščajo vlaken, potiskajte naprej in nazaj skozi lumen s cevjo iz nerjavečega jekla.
V tem primeru uporabljena cev iz nerjavečega jekla ima zunanji premer 1,0 mm in notranji premer 0,9 mm, kar ustreza dimenzijam optičnega sistema. Postopek čiščenja je treba večkrat ponoviti, da na notranjih stenah ne ostane nobena umazanija.
(podtlačno vakuumsko čiščenje)-
Po brisanju priključite sesalno napravo na cev iz nerjavečega jekla, da izvedete- vakuumsko čiščenje z negativnim tlakom na notranji steni jaška in tako odstranite drobne ostanke, vlakna in ostanke alkohola v notranjosti. Med sesanjem večkrat premikajte cev iz nerjavečega jekla naprej in nazaj, da zagotovite popolno čiščenje vseh segmentov lumena. Ko je čiščenje končano, zatesnite oba konca gredi daljnogleda z visoko-tesnilom, da blokirate prah in preprečite sekundarno kontaminacijo.
Testna montaža
Notranji nastavek se uporablja za nastavitev centriranja optičnega kabla okularja. Če je tulec poškodovan ali povzroča odstopanje optičnega centriranja, ga obrusite in popravite na urarski stružnici. Pri odstranjevanju paličastih leč uporabite sklope okularjev iz cistoskopov ali histeroskopov STRYKER z ujemajočim se notranjim in zunanjim premerom kot pomožna orodja, da bodo razstavljene optične komponente v pravilnem zaporedju.
(pomožno orodje za razstavljanje)
Montaža zahteva izjemno visoko natančnost delovanja. Ta kovček za popravilo uporablja 40-kratno povečevalno lupo; sprejemljiv je tudi binokularni mikroskop z veliko močjo-. Pred sestavljanjem je treba obe strani leč lupe/mikroskopa in vse vpenjalne klešče temeljito očistiti, da odstranite prah in oljne madeže.
O izbiri orodja,,Izjemno-tanke klešče se uporabljajo za čiščenje in nameščanje distančnih cevi, medtem ko so za držanje optičnih leč potrebne posebne posebne klešče. V tem primeru so uporabljene klešče za leče z okroglo odprtino čeljusti 1,1 mm. Ta oblika učinkovito preprečuje izgubo leče ali praskanje med brisanjem. Notranjo izvrtino distančnih obročev je treba obrisati z majhnimi palčkami,-ki ne puščajo vlaken, da zagotovite čistočo na vseh spojnih površinah.
Za ta model endoskopa je najbolje, da popolnoma razstavite, očistite in ponovno sestavite celoten sklop objektiva. Notranjost ohišja daljnogleda je razdeljena na tri dele, zaradi česar je sestavljanje od zadaj proti sprednjemu delu precej zahtevno. Med postopkom najprej odstranite leče in distančnike; nato segrejte sklop leče objektiva na približno 200 stopinj in s posebnim cevastim orodjem potisnite vsak optični element enega za drugim. Ko je čiščenje končano, zaporedno vstavite komponente, začenši z distalnega konca (glava daljnogleda), da znova sestavite enoto objektiva.
Lepljenje objektiva
Postopek lepljenja neposredno določa tesnost in življenjsko dobo skupine leč objektiva. Pri tem popravilu je uporabljena tesnilna masa, odporna na visoke{1}}temperature, z naslednjimi lastnostmi:
Odporen je na temperature do 500 stopinj, dobro se veže na steklo in nerjavno jeklo ter kaže odlično odpornost na staranje, kisline in alkalije. To pol-prozorno lepilo ima dobro pretočnost; kadar se uporablja za lepljenje sklopov objektivov, zagotavlja učinkovito globino penetracije in zrakotesnost-v tem pogledu prekaša pol-trdna lepila. Vendar pa je potreben natančen nadzor delovnega časa in je potrebno segrevanje na približno 300 stopinj, če je treba lepilni sloj razstaviti.[izvedite več o ...]
- Mešanje lepila: Ustrezno količino lepila enakomerno mešajte približno 2 minuti, nato ga pustite počivati več kot deset minut, da se pred{1}}strdi. Začnite nanašati, ko lepilo postane rahlo lepljivo; njegova zmanjšana tekočnost preprečuje pronicanje navznoter. Hitrost mešanja prilagodite temperaturi okolja: redkejše lepilo pri visoki temperaturi lahko mešamo nekoliko hitreje. Drobni mikromehurčki, ki nastanejo med mešanjem, se bodo naravno razpršili in ne bodo vplivali na končne rezultate tesnjenja. Upoštevajte, da se lepilo med mirovanjem rahlo skrči. Če med inkapsulacijo pride do nepopolnega polnjenja, bo površinsko lepilo naravno konvergiralo navznoter s pomočjo molekularne napetosti, da se zagotovi popolno notranje tesnjenje.
- Doziranje lepila: Začnite dozirati, ko lepilo doseže stanje tanke vrvice. Vpnite 0,3 mm akupunkturno iglo kot aplikator lepila. Koraki delovanja: Najprej lečo objektiva rahlo potisnite navzven s kleščami, na katerih je majhen kos traku 3M, ponovno -spnite lečo z 1,2 mm mikro-čeljustnimi kleščami, poberite lepilo z akupunkturno iglo in nanesite enakomeren premaz okoli sprednje polovice oboda leče objektiva. Ponovno namestite lečo v odprtino cevi s pomočjo zobotrebca. Po vstavitvi skrbno preverite, ali se lepilo preliva ali nabira okoli oboda leče.

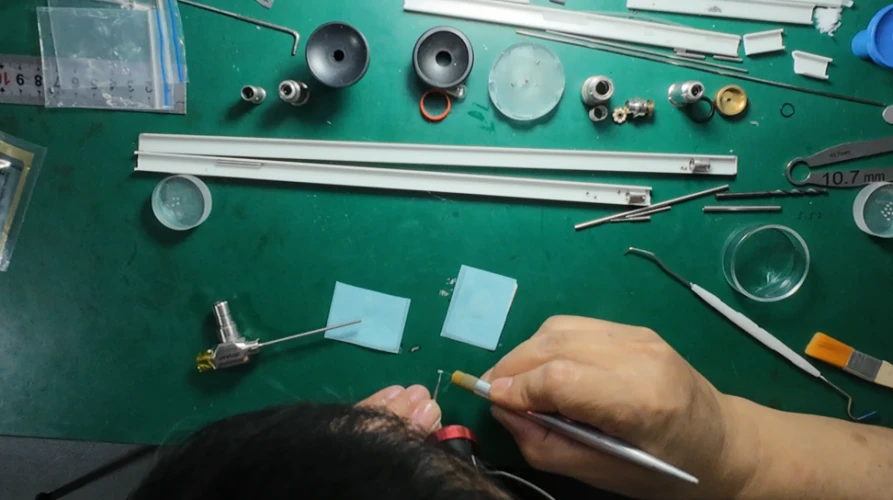

(Doziranje lepila)
- Odstranjevanje odvečnega lepila: Pustite lepljeni sklop stati 8 ur; lepilo pridobi delno trdoto, vendar na tej stopnji ni popolnoma strjeno. Odvečno lepilo postrgajte z zobotrebci ali vatiranimi palčkami, sestav toplotno utrdite, da povečate trdnost lepljenja, nato ga obrišite z alkoholnimi palčkami. Za praske na površini leč ali trdovratne ostanke, ki jih ni mogoče odstraniti s preprostimi blazinicami ali alkoholom, polirno maso razredčite s čisto vodo in nežno polirajte s konico zobotrebca, ovito v mikrovlaken. Pomemben opomnik: dokončajte nastavitev optične slike, medtem ko je lepilo še delno strjeno, in potrdite kvalificirano slikanje pred končnim popolnim strjevanjem. Popolnoma strjeno lepilo ustvari trajne vezi, ki otežijo poznejše razstavljanje in ponovno-odpravljanje napak.
Kalibracija okularja
Če želite razstaviti okular, prerežite zunanjo cev okularja z orodjem za struženje. Naknadno ponovno-spajkanje lahko natančno obnovi prvotni premer in širino cevi brez ogrožanja natančnosti sestavljanja.
Pred namestitvijo okularja s kleščami do konca pritisnite distančne cevi na svoje mesto, nato pa namestite osnovo za nastavitev okularja za natančno-nastavitev centriranja optičnega kabla. Temeljito očistite notranje navoje okularja, da preprečite, da bi drobci padli v optično pot med navojem. Počasi obračajte okular navznoter, medtem ko opazujete-optično sliko v realnem času. Če je optični kabel neporavnan, razstavite vse dele, ponovno -očistite in ponovite sestavljanje.

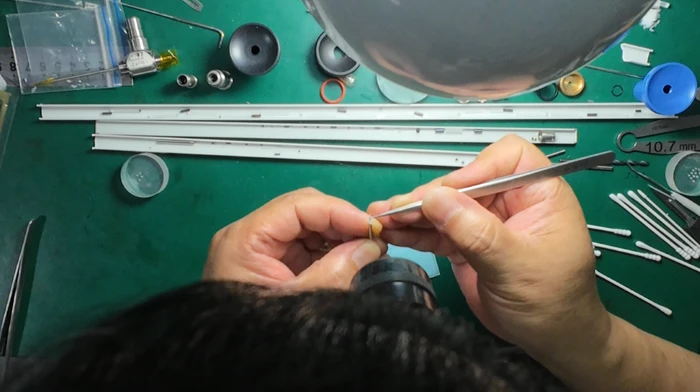

(Očistite notranje navoje okularja)
Končno popravilo in montaža
Pred popolno optično montažo je treba vsako posamezno komponento v ohišju daljnogleda posebej očistiti, vključno z obema površinama vsake paličaste leče in zunanjo površino vsake distančne cevi. Optične leče ali sklope držite s čistimi kleščami, površine leč obrišite s krožnimi gibi ali spiralno navzven od središča do roba z alkohol-navlaženimi tamponi, da dvignete umazanijo, namesto da razširite kontaminante. Med brisanjem pogosto zamenjajte tampone, da se izognete sekundarnim praskam zaradi umazanih tamponov. Pri vseh montažnih delih je treba uporabiti vnaprej-očiščene namenske klešče in napeljave; neposreden stik z-golimi rokami leč bo vnesel nove onesnaževalce.
(sestaviti)
Vsa izbira orodij po meri, ujemanje lepila, postopki lepljenja, razstavljanje in sestavljanje, prikazani v tem primeru, so preverjeni s ponavljajočimi se praktičnimi preskusi vzdrževanja. Še naprej bomo delili primere popravil drugih modelov endoskopov v naslednjih člankih, ostanite z nami.
